一、性能特點
1) 便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。
2) 數字化設計，軟件控制，性能穩定、可靠。
3) 所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
4) 大屏液晶界面，中文顯示，一看就懂，易學、易會。
5) 接收機具有缺電報警和自動關機保護等功能。
6) 使用耦合法可實現帶電查找路徑。
7) 接收機可配識別接收耦合鉗用于管線鑒別。
8) 發射機恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置歐母表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。
9) 具有背光功能，適應夜間操作。
二、 儀器參數
2.1 發射機
1）輸出信號：輸出四種頻率的正弦交流信號，分別是
低頻（LF）：30kHz-300kHz
中頻（MF）：300kHz-3MHz
高頻（HF）：3MHz-30MHz
射頻（RF）：300kHz～300GHz
2）輸出功率：恒功率輸出，低、中、高三檔（最大不小于6瓦）。
3）輸出模式：直連法、耦合法、感應法。
4）阻抗顯示：99999歐以內。
5）負載匹配：1—10000歐。
6）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
7）電 源：標準8.4V 7200ma鋰電池供電，充放電500次。
8）待機時間：大于8小時，電量提示。
9）過熱過流：自動保護。
10）工作溫度：-20℃—50℃
11）體 積：400mm×160mm×140 mm
12）重 量：3.6 kg
2.2 接收機
1）接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ.
低頻（LF）：30kHz-300kHz
中頻（MF）：300kHz-3MHz
高頻（HF）：3MHz-30MHz
射頻（RF）：300kHz～300GHz
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（耦合鉗）。
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍000——100db。
6) 探測長度：直連電纜時，最長15KM。.
耦合電纜時，一次耦合可測3Km，多次耦合無限遠。
感應電纜時，一次感應可測300m，多次感應無限遠。
7）深度測量：直讀探測深度，范圍 000—250cm。
80%法測深度，范圍 000—250cm（感應）\500cm（直連）
8）電流測量：直讀電流，范圍000—999mA.
9) 探測精度：埋深的5%
10）電 源：標準8.4V 7200ma鋰電池供電，充放電500次。
11）待機時間：大于12小時，電量提示。
12）過熱過流：自動保護。
13）工作溫度：-10℃—40℃。
14）體 積：650mm×110mm×230mm
15）重 量：2.3Kg

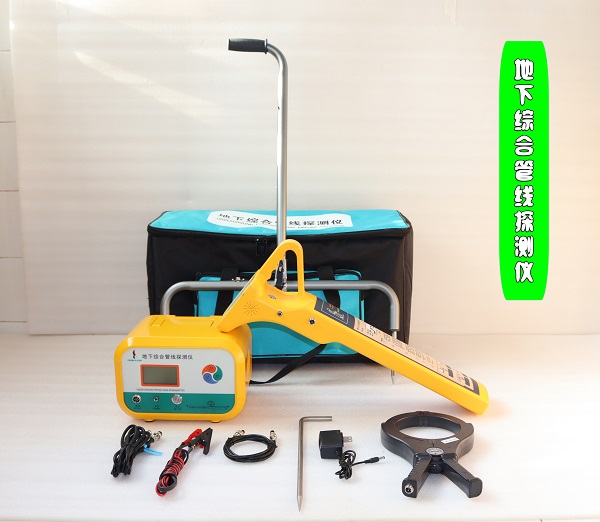

三、設備配置:發射機一臺、接收機一臺、信號線一根、充電器一個、耦合鉗一個、連接線一套；說明書一本；保修卡、裝箱清單及出廠檢驗報告各一份。
