GDBN-L016電纜探測儀

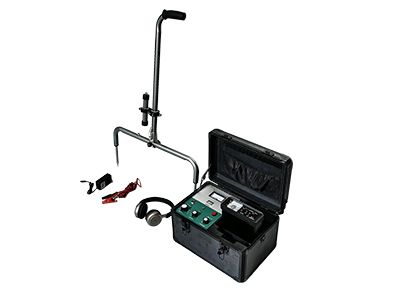

GDBN-L016設備全貌
接收機
一、用途及使用范圍:
GDBN-L016電纜探測儀是通信電力電纜施工和維護工作中的常用儀器,用于探測地下電纜及金屬管線準確位置和埋設深度,或測定架空電纜芯線障礙的準確部位.為電纜管線的改建、擴建維修提供了方便，可減少開挖地面，節省人力物力和時間，因此是電力施工部門電纜故障探測的理想儀器。
主要用途：
1、可探測地下電纜的走向及埋深,采用電纜芯線放音，對于埋深在1.5米以內的電纜,有效探測距離大于25公里,埋深在2.5米以內的電纜,有效探測距離大于10公里,電纜路徑平面位置誤差不大于5厘米.
2、 探測地下金屬管線
探測油管氣管水管的走向及埋深，由金屬管線放音，有效探測距離大于1千米，長度在200米的金屬管線有效探測深度可達7米，長度在600米內的金屬管線探測深度可達5米，在1千米內的金屬管線探測深度可達3米。
3、探測儀在配置測量探針接地規（A字架）后便可以測量地下各型電纜泄漏點的準確位置，可在15公里內查找泄漏電阻在2.5兆歐以下的絕緣不良障礙，無鋼鎧的地下直埋電纜的混線地氣障礙點可用探頭在地面上探測出來。
二、基本原理
由發射主機產生一個震蕩音頻信號電流流經被測電纜金屬管線，通過大地構成回路，此電流在被測電纜或金屬管線周圍產生磁場，磁力線透過大地傳到地面，在地面上由探測線圈拾取磁場信號，經接收器選頻放大以后用耳機監聽。因此檢驗這一磁場的變化就可以判斷地下金屬管線的位置，同樣原理，同樣原理可以在電纜護鎧外檢驗內部芯線的障礙部位。
本儀器具有高度抗干擾能力，是因為發射機震蕩器放音信號頻率選擇在512 Hz，正置于電力干擾諧波之外，避開了他們的干擾。接收器僅對512 Hz信號放大，對其他頻率信號均有足夠的衰減，從而保證了儀器工作的可靠性。
三、設備性能參數
