怎么快速找到電纜的故障點
時間: 2020-04-20 08:51
瀏覽次數：
電纜故障測試儀

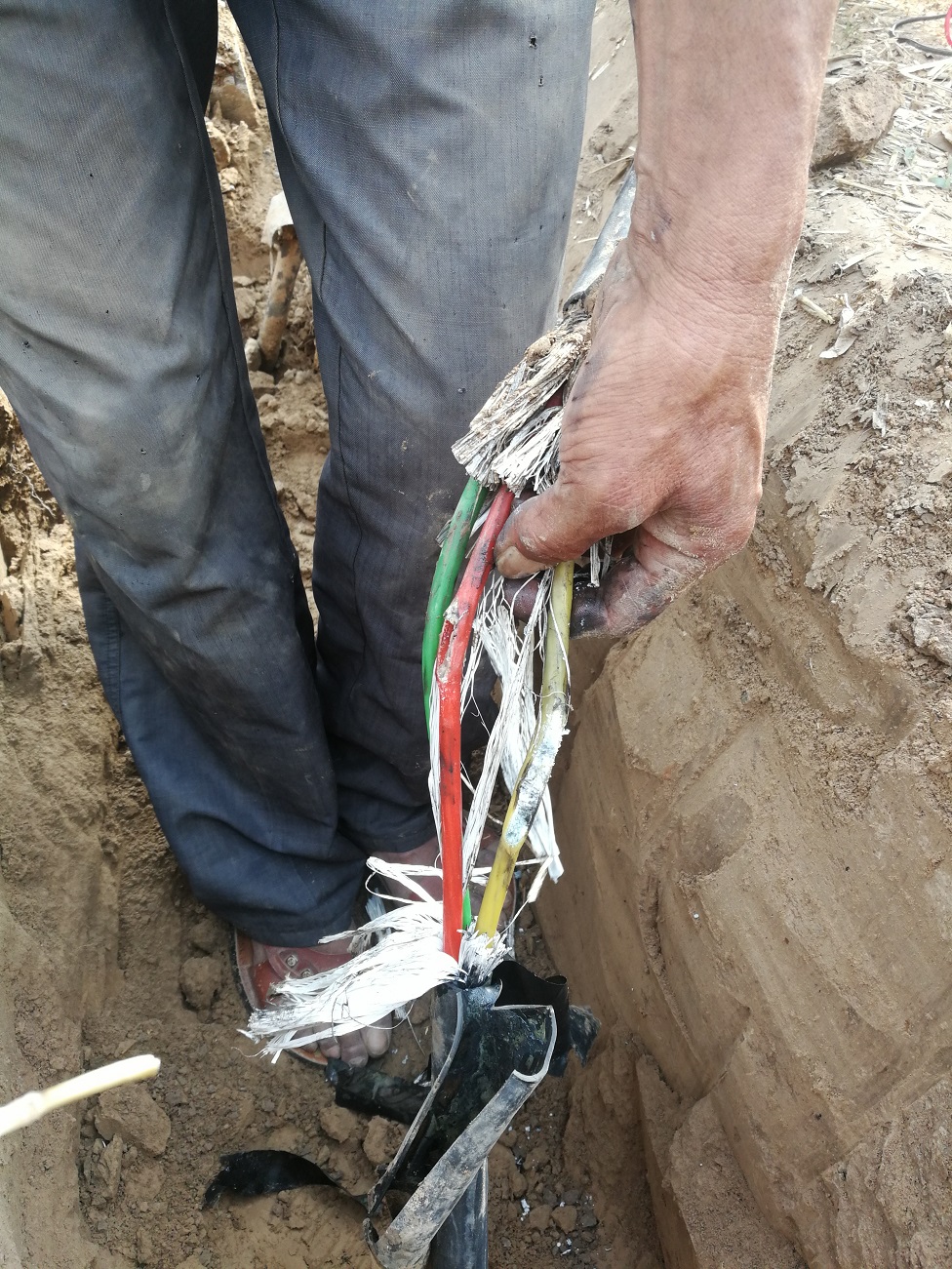

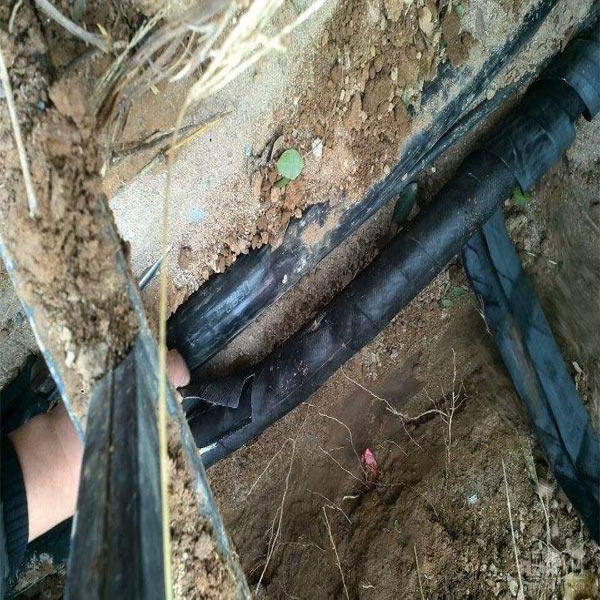

高壓電纜在使用的過程中，經常會因為有外力損傷或者受潮等發生短路故障，造成電纜故障，因此需要用到電纜故障測試儀，那么應當如何快速找到電纜的故障點呢？快速找到電纜故障點需要用到電纜故障測試儀，本文就來給大家簡單介紹電纜故障測試儀的使用步驟。
1．現場故障測試前應首先檢查儀器電量是否充足，若電量不足時，應外接電源，儀器方可正常使用。
2．開啟“電源開關”，系統啟動后儀器進入Windows桌面系統后，自動進入電纜故障測試系統設置界面。
3．根據被測電纜的類型、實際長度及故障性質，用觸摸筆點擊電纜儀相關觸摸鍵，進行參數初始設置。
4．參數設置完畢（默認“低壓脈沖法”），將儀器測試線紅、黑二個夾子分別接到被測故障電纜的故障相和另一好相或電纜地線上，點擊“采樣”鍵，儀器自動進入數據采集狀態，波形同時顯示在屏幕上。再次點擊“采樣”鍵，儀器便進入“連續”采樣狀態。操作者可根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止，再點擊“取消采樣”觸摸鍵停止采樣。
5．如果設置“高壓閃絡法”，點擊“采樣”鍵后，儀器進入“采樣中”的等待狀態，對故障電纜高壓沖閃時，便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態，準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕，調整到波形便于分析為止，再點擊“取消采樣” 觸摸鍵停止采樣，然后進行游標操作，得到故障點距測試端電纜長度。
電纜故障測試儀屬于一款平時很少用，但是一旦用起來就要迅速使用該設備找到故障點的設備，基本上是平時不起眼，用起來很重要，因此電力工作者需要熟練掌握。
