　　帶電電纜測試儀在電線電纜搭建、轉移、維護保養還有故障解決中用來辨別一束電纜線中欲找尋的一條特定的電纜線;具有辨別電纜線準確、迅速、操作簡易、運用廣泛等優點。它是電纜線工程施工及維護保養工作中無法缺少的測試儀器。今天小編將帶大家了解帶電電纜識別儀的基本功能。


　　帶電/不帶電電纜識別儀，在發射端采用單片機技術對發射信號進行編碼、功率驅動，驅動大口徑卡鉗將信號耦合到帶電電纜上。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征性將目標電纜從一大束其它電纜中識別出來，是一種輕小型、緊湊型、鋰電池供電便攜式儀器。適用于各種類型的高低壓動力電纜。

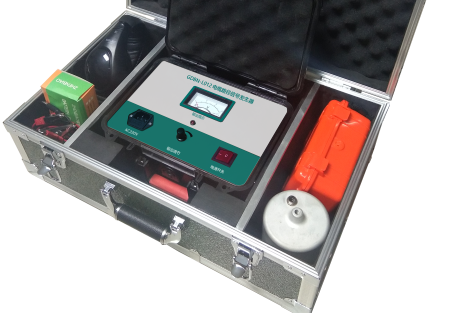

　　電纜識別儀由電纜識別發射機，電纜識別接收機、發射卡鉗和接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出;現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾;判斷準確、快速;保護電路可靠，不怕輸出短路;大鉗口ф125適合各種截面積的動力電纜;內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸，極大的保證了人身安全。

　　帶電電纜識別時不需要斷開各電纜兩端與變配電設備間的連接，可在電纜處于帶電的狀態下進行在線識別，提高了識別的效率，大大減少了由于停電所造成的直接和間接的經濟損失。

　　怎樣識別帶電電纜識別儀是否帶電?

　　1、按顏色分別接好輸出耦合鉗線，發射主機使用AC220V或裝好4節5號堿性電池，按鉗子標識的方向?qū)⑤敵隹ㄣQ卡接到待識別電纜上。

　　2、打開電源，主機的電源指示燈亮，并且輸出指示燈會有閃爍輸出顯示，表示發射主機輸出信號正常。此時，將接收柔性線圈離開發射鉗約3米也卡于此電纜上，調節靈敏度，接收盒會顯示對應的衰減波形及方向箭頭指示;設置不變，卡接其他電纜應無此波形顯示，幅度和方向會不一樣。

　　接收器“O”位置變黑一下，表示接收到信號，同時接收器蜂鳴器會響一聲，中間顯示的數字會有變化，如果信號有效，會顯示對應的方向箭頭。箭頭位置如果連續顯示“X”或者不觸發，表示幅度過小，需要調大;電池在2.6V以下時會顯示“欠壓”，提示更換電池。如果連續收到信號，并且無規律，說明有干擾，需要降低接收幅度或者更換接收位置。

　　3、設置不變，移動接收線圈及接收盒到電纜其他位置，和初始波形方向一致、幅度相近的即為同一電纜。此方法適合需要確認多個電纜識別點為同一電纜的場合。
