　　電纜是一種傳輸電力的載體，沒有電纜電力就沒有辦法傳輸。但是，電纜是埋在地底的，如果要探測電纜應該怎么辦呢？總不能漫無目的“挖地”吧。這個時候就該GDBN-L012電纜路徑儀上場了，它能做到精準探測。下面跟著小編一起來了解一下這套設備吧。


　　

　　一、GDBN-L012電纜路徑儀功能特點：

　　

　　1、本路徑信號源配合路徑探測接收機能可靠地探測各類電纜的走向以及埋設深度。

　　

　　2、由于采用斷續的幅度調制15KHz正弦信號。在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾，大大提高了現場探測效率。

　　

　　3、由于采用幅度調制技術，本信號源不僅適用于傳統的差拍式接收機也適用于直放式倍壓檢波路徑接收機。

　　

　　4、本信號源的大功率輸出信號可以使所探測的路徑距離達10Km以上，完全滿足國內大多數企業的各類超長度敷設的電纜。

　　

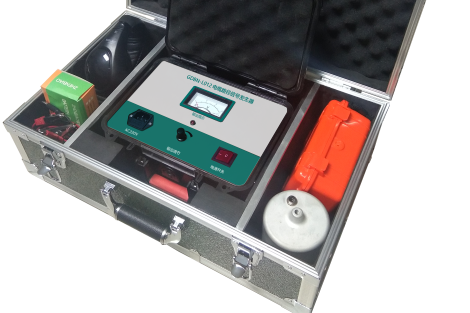

　　二、設備配置：

　　

　　路徑儀主機一臺、接收機一個、耳機一個、信號線一根、電源線一根、說明書一本；保修卡、裝箱清單及出廠檢驗報告各一份。

　　

　　三、使用方法：

　　

　　1、精確定點

　　

　　在沖擊高壓發生器對故障電纜作高壓沖擊時(沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電)，將聲音震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，撥動電源開關，接通電源，定點儀置“定點”擋。一方面通過耳機監聽地震波，另一方面觀察距離顯示屏。在未聽到地震波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，每次顯示滿量500.0米，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的地震波聲音（此時表明距故障點不遠了）。

　　

　　2、尋測電纜路徑

　　

　　此時在欲測電纜始端加入15Hz調幅路徑信號源，數顯同步定位儀（路徑信號接收）內置15Hz探棒，將儀器垂直于地面，定點儀置“路徑”檔，用耳機監聽15Hz斷續波的聲音。當儀器探棒移到電纜正上方時聲音最小，探棒下方即為埋設的電纜，當探棒偏離電纜正上方時聲音最大，磁表頭擺動幅度最大。沿埋設方向探出的每個最小聲音點的連線即為該電纜的精確埋設路徑。

　　

　　3、測試電纜埋設深度

　　

　　在測到電纜的路徑時，將探棒頭垂直緊貼地面上的聲音最小點使探棒沿電纜路徑垂直方向傾斜45度電纜路徑垂直方向平行移動探棒，同時用耳機監聽聲音，當再次聽到最小的聲音時，探棒在地面上移動的距離即為電纜的埋設深度。

　　

　　注意事項：在有條件的情況下，一般應用閃測儀首先粗測出電纜故障距離，再精確測定電纜埋設路徑方向，然后才用此儀器實施定點。按此程序?qū)⒋_保快速準確定位。千萬不要在路徑不明的情況下實施定點。在無閃測儀粗測故障距離的情況下，應先用本儀器精確測定路徑后再實施定點。探頭及主機屬精密儀器，絕不可跌落和碰撞。不要輕易拆卸探頭及儀器，以防人為損壞。

　　

　　以上就是GDBN-L012電纜路徑儀的性能和使用方法，希望可以給有需要的人提供幫助。
