勝利油田水下敷設電纜短路接地故障探測案例(六
時間: 2022-07-04 13:01
瀏覽次數：
在鋸斷處向平臺方向所測故障波形變電站方向測試，得到這段電纜的長度為 4850m，向平臺方向測試，得故障距離為88m
水下敷設電纜短路接地故障探測
一、故障線路情況描述及故障性質診斷
線路名址:勝利油田海底供電電纜 電壓等級:35kV
絕緣類型:XLPE絕緣 電纜全長:10426m

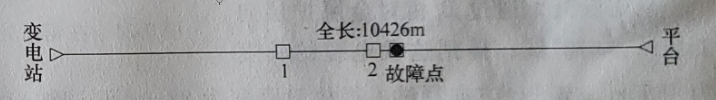

電纜敷設示意圖如圖
電纜敷設示意圖如圖6-1所示。此電纜為35KV水下敷設的電纜，接頭較多，但資料中沒有標明具體位置。電纜在運行中發生停電事故，在兩端將電纜終端頭同其他設備斷開后，在變電站內用兆歐表、萬用表測量線芯對地的絕緣電阻為:A、C兩相為無窮大，B相的接地電阻為20Ω，確診電纜發生了單相短路接地故障，選擇用低壓脈沖法測試故障距離。
二、故障測試儀器
GDBN-G60 電纜測試高壓信號放生器、GDBN-C2000電力電纜故障測距儀、兆歐表、萬用表等。
三、故障測距與定位過程
6-2 B相對金屬護層所測故障波形
6-3 低壓脈沖比較波形
6-2 B相對金屬護層所測故障波形
6-3 低壓脈沖比較波形

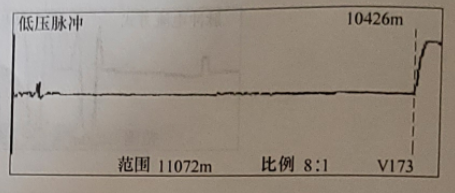

首先在變電站內，用低壓脈沖法通過C相對金屬護層進行全長測量，并根據資料校對波速度，調整波速度至173m/μs時，得電纜全長為10426m，測試波形如圖6-2所示，和資料基本相符。

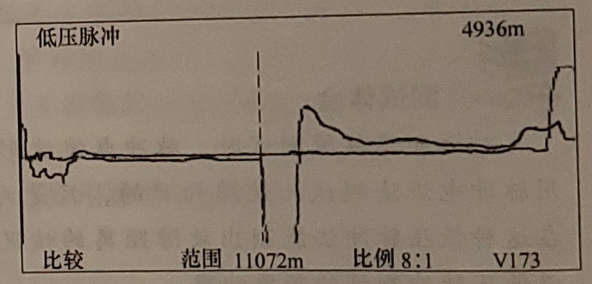

然后通過B相對金屬護層進行低壓脈沖測量，得故障距離為4936m，測試 范圍波形如圖6-3所示。將B、C 相分別對金屬護層測試的波形進行比較后，確定故障點的距離為4936m，測試波形如圖 6-4 所示，從圖中可以看出，測試時兩個波形增益調節的不一樣。
根據資料描述在4900m附近有中間頭，測試人員討論后認為故障可能是中間頭故障。然后到4900m 附近將電纜從水中撈起，找到一個接頭，外表看不到任何損壞，認為故障肯定離此不遠，但在哪個方向上不知道，為減少測量時間，也為減少接頭數量，于是決定把該接頭鋸開。

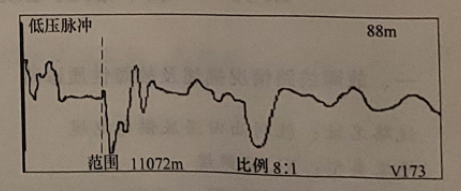

6-5 在鋸斷處向平臺方式所測故障波形
從鋸斷處，通過B相對金屬護層向變電站方向測試，得到這段電纜的長度為 4850m，向平臺方向測試，得故障距離為88m，測試波形如圖 6-5 所示;然后又繼續向平臺方向打撈，在離鋸斷處 80m的地方將2號中間接頭打撈上來，未發現故障點繼續向前打撈，在過2號接頭 7.7m 處發現故障損壞點，鋼絲鎧裝已斷裂，電纜上有3cmx4cm 的小洞。鋸斷后對兩端電纜線路進行了直流耐壓試驗，確定合格后，換了一段電纜，做了兩個接頭，恢復送電。
6-5 在鋸斷處向平臺方式所測故障波形
從鋸斷處，通過B相對金屬護層向變電站方向測試，得到這段電纜的長度為 4850m，向平臺方向測試，得故障距離為88m，測試波形如圖 6-5 所示;然后又繼續向平臺方向打撈，在離鋸斷處 80m的地方將2號中間接頭打撈上來，未發現故障點繼續向前打撈，在過2號接頭 7.7m 處發現故障損壞點，鋼絲鎧裝已斷裂，電纜上有3cmx4cm 的小洞。鋸斷后對兩端電纜線路進行了直流耐壓試驗，確定合格后，換了一段電纜，做了兩個接頭，恢復送電。
測試體會：
對于水下電纜，一旦出現故障，應立即進行維修，以防時間過長，水分侵入，引起線芯受潮。鋸斷電纜后要進行去潮、耐壓試驗等工作，確保電纜絕緣合格后方能做中間接頭，以避免全線貫通后，再給運行帶來麻煩。
