低壓電纜遠端故障探測案例（七）
時間: 2022-10-25 09:39
瀏覽次數：
低壓電纜的絕緣較薄，容易發生低阻故障，測試時要多用低壓脈沖比較測量，但如果仍不能確定故障點的位置，可用電橋法再驗證一下
一、故障線路情況描述及故障性質診斷
線路名址:上海展覽中心 電壓等級:380V
絕緣類型:PVC 絕緣 電纜全長:170m
電纜運行中發生線路故障，使供電中斷。最初用戶懷疑終端頭有問題，立即把電纜從房屋內進柜處近根部鋸斷，但鋸斷后，故障仍然存在。
在變電站端分別用兆歐表和萬用表測各相對地的絕緣電阻，得:A相2Ω，B相10kΩ，C相30kΩ，零相∞。診斷故障為多相對地短路故障。電纜敷設情況如圖2-32所
示。

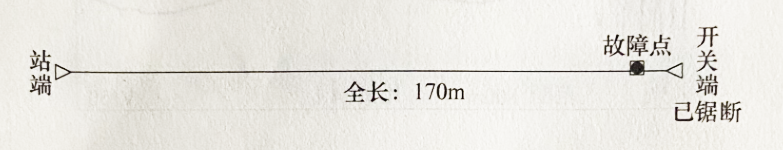

圖2-32電纜鋪設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在變電站端，先用低壓脈沖法通過C相對金屬護層進行全長測量，依據電纜實際長度，調整波速度為165m/us，波形如圖 2-33所示。
在變電站端，先用低壓脈沖法通過C相對金屬護層進行全長測量，依據電纜實際長度，調整波速度為165m/us，波形如圖 2-33所示。

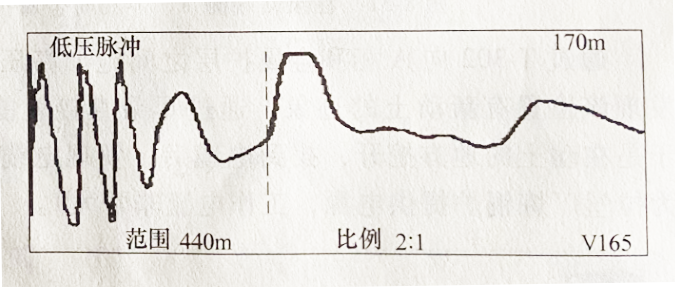

圖2-33 電纜全長波形
然后通過A相對金屬護層測試時發現，竟然沒有低阻接地反射波形(接地電阻僅為2Ω)，并且終端反射也不明顯，波形如圖 2-34 所示;后通過A、C兩相分別對金屬護層，用低壓脈沖比較法測得如圖2-35所示的波
形，兩個波形在164m處發生很大分歧，但由于前面也有分歧點，因此不太確定故障點是否就在164m處。由于在開關端電纜是齊根鋸斷的，造成在變電站端加壓時安全距離不夠，使得不能進行脈沖電流法測距，也不能進行放電聲測定點。后又經過電橋法測量，計算出故障距離就在距變電站端164m左右的地方，這樣兩種方法相互驗證，確定了故障點的位置。
為什么低阻反射脈沖不明顯呢?后來分析，產生的原因可能有兩個:其一可能是故障點處的阻抗與電纜特性波阻抗正好相匹配，沒產生低阻反射;其二可能是因故障點離線路末端太近，故障處的低阻反射和末端的開路反射正好相互混疊，使顯示出的波形比較平滑。
為什么低阻反射脈沖不明顯呢?后來分析，產生的原因可能有兩個:其一可能是故障點處的阻抗與電纜特性波阻抗正好相匹配，沒產生低阻反射;其二可能是因故障點離線路末端太近，故障處的低阻反射和末端的開路反射正好相互混疊，使顯示出的波形比較平滑。

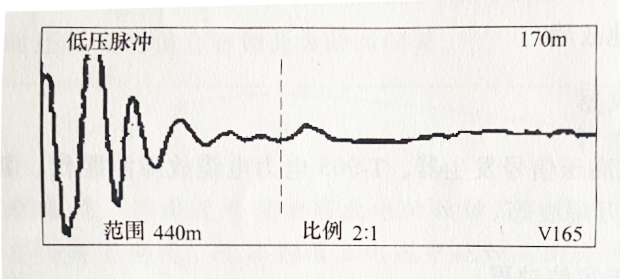

圖2-34A相對護層測低壓脈沖故障波形

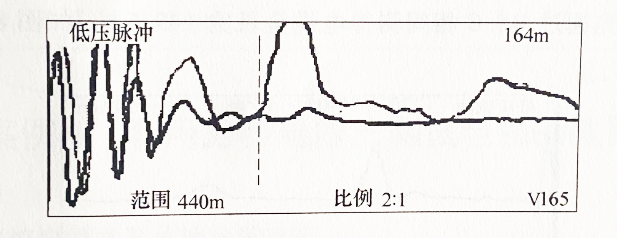

圖2-35 低壓脈沖比較法測故障波形
對此故障本想用音頻感應法定點，但由于開關端其他正在運行的設備對音頻感應法干擾很大，不能定點，最后把電纜在開關端房屋外鋸斷，排除了故障。
測試體會:
1.在電纜的故障中，近端故障與遠端故障占一定的比例，測試時應當注意
2.低壓電纜的絕緣較薄，容易發生低阻故障，測試時要多用低壓脈沖比較測量，但如果仍不能確定故障點的位置，可用電橋法再驗證一下。
