電纜故障測試儀低壓脈沖測量之波速度
時間: 2022-12-15 10:08
瀏覽次數：
電纜故障測試儀低壓脈沖測試原理的測試公式l= vΔt/2 中的v就是電磁波在電纜中傳播的速度，簡稱為波速度。
關于電纜故障測試儀的波速度
低壓脈沖測試原理的測試公式l= vΔt/2 中的v就是電磁波在電纜中傳播的速度，簡稱為波速度。理論分析表明波速度只與電纜的絕緣介質材質有關，而與電纜的線徑、線芯材料以及絕緣厚度等都無關， 圖1中 低壓脈沖比較法實測低阻故障波形 也就是說不管線徑是多少、線芯是銅芯的還是鋁芯的，只要電纜的絕緣介質一樣，波速度就一樣。現在大部分電纜都是交聯聚乙烯或油浸紙絕緣電纜，油浸紙絕緣電纜的波速一般為160m/us，而對于交聯電纜。由于交聯度、所含雜質等有所差別，其波速度也不太一樣，一般在170~172m/us之間。

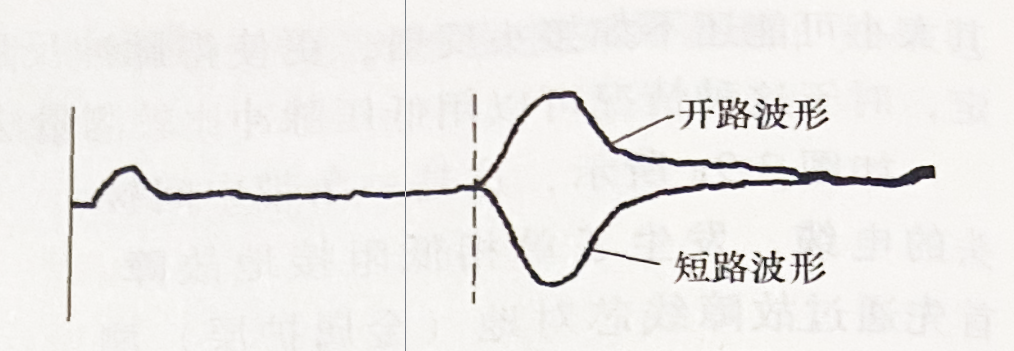

圖1電纜終端開路與短路 脈沖反射波形比較
即便電纜的絕緣介質相同，但不同 廠家、不同批次的電纜，波速度也可能不全相同。但如果知道電纜全長，根據v2xl/△t ，就可以推算出電纜的波速度。
利用波形比較法，可精確地測定電纜長度或校正波速度。由于脈沖在傳播過 程 中存在損耗，電纜終端的反射脈沖傳回到測量點后，波形上升沿比較圓滑，不好精確地標定出反射脈沖到達時間，特別當電電纜距離較長時，這一現象更突出。而把終端頭開路與短路的波形同時顯示時，二者的分叉點比較明顯，容易識別，如圖 1 所示。
