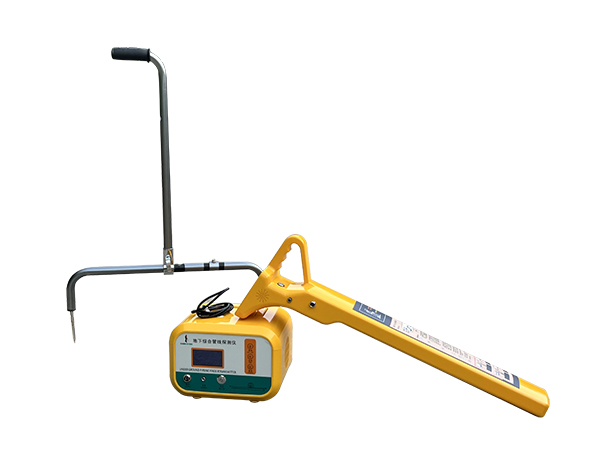

GDBN-GX010地下綜合管線探測儀的工作模式
GDBN-GX010地下綜合管線探測儀是以電磁感應原理為基礎、以跨步電壓理論為依據，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。
電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫€探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
信號輸出方式——發射機工作模式
發射機可輸出四種不同頻率的交流信號（低頻、中頻、高頻、射頻），可以用三種（直連、耦合、感應）方式施加到目標電纜上。要保證信號在目標電纜上可靠傳輸，線路中必須有可靠的回路。它可以是由大地構成的間接回路，可以是由足夠長的電纜與大地間形成的分布電容構成的容性回路，也可以是由線間短路故障點構成的直接回路。不同的回路滿足不同的測試，如：直接回路只能用于線間短路和故障區域判斷的測試。其他測試一定要避免直接回路。
一、直連法
發射機的信號用直連線直接施加到目標電纜（停電電纜）上即直連法。直連線分紅、黑兩線，紅線接到電纜的某一根線上，黑線是儀器工作地線，應單獨可靠接地。為保證信號在線路中單向可靠傳輸，要求至少斷開目標電纜的一端地線，使信號以間接回路或容性回路的方式通過大地回流。如圖
直連法利用電纜直接傳輸信號，傳輸過程衰減小、信號強、傳輸遠，是信號施加的最佳方法，適用于任何一種信號的傳輸，是測試的首選方法。
二、耦合法
發射機的信號用耦合鉗感應施加到目標電纜上，即耦合法。為保證耦合的信號能在線路中可靠傳輸，要求鉗口必須完全閉合，電纜兩端必須有與地相關的接觸點。如圖
電纜耦合到信號的強弱與信號的頻率有直接關系，頻率低耦合弱，頻率高耦合強；有時與線路是否運行也有關系，同頻率情況下，運行電纜比非運行電纜耦合到的信號要強。所以耦合法特別適合帶電測路徑及帶電識別。
三、感應法

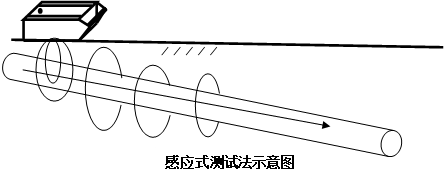

發射機利用本機內置天線向外發出具有一定方向、一定頻率、一定范圍的電磁波，移動發射機當電磁波就近對準電纜時電磁波將被感應到電纜上并沿著電纜傳輸，既感應法。為保證信號能可靠感應和傳輸，要求電纜兩端必須有與地相關的接觸點，要求發射機的感應指示線與電纜走向一致，所發信號頻率必須是高頻或射頻，功率盡可能選高檔。如圖
感應是發射機與目標電纜之間沒有任何接觸，靠電磁波輻射到能產生感應電勢的載體上，并產生感應電流而被傳輸?shù)倪^(guò)程。正因?yàn)橛辛烁袘?yīng)這個中間過程，所以感應法屬被動施加信號，信號施加于否、強弱及衰減的快慢不僅僅是由儀器決定的，它與線纜的結構、敷設及操作人員都有很大關系。在多根電纜存在的情況下，不能準確定位某一根電纜，不能用于故障點的定位。
感應可分為：有目標感應和無目標感應兩種；有目標感應指：已知電纜埋在某一點，在已知點上感應。無目標感應指：不知某個區域有無電纜，靠移動發射機盲目感應既盲測。因此感應法特別適合對某個區域內有無電纜的尋測。
