電纜故障測試實例以及測試波形分析（1）
時間: 2020-05-07 11:31
瀏覽次數：
電纜故障測試實例
測試地點：西安市某光伏發電站
測試時間：2014年10月13日。
電纜類型：10KV交聯高壓電纜，運行擊穿。
故障描述：這條電纜長度比較長，2000多米，上面有3處接頭，故障測試前，一處接頭剛剛處理了故障，電纜高壓試驗，又出現了單相接地故障。
測試過程：
按照測試教程要求，首先，盡可能的了解電纜現場情況，然后測試電纜絕緣，再后，用閃測儀的低壓脈沖法，對故障電纜進行電纜全長測試。
電纜絕緣情況：用500V兆歐表測試絕緣，單相接地故障（A相）。
用低壓脈沖法測試電纜全長：用2微秒脈寬，分別測試OA、OB、OC、AB、AC、BC，測試波形基本一樣。
為標準的脈沖法測試波形，因為是用高壓兆歐表測試的絕緣電阻，單相接地，實際上也是高祖故障，所以，6次測試波形基本一樣。
AB間距離就是電纜全長。C、D、E處的小反射波形，是3處接頭的反射波形（接頭反射，在合適的脈寬、輸入振幅下才可以觀察到，要注意區分）。測試數據：電纜全長AB=2054米，第一處接頭AC=599米，第二處接頭AD=1187米，第三處接頭AE=1187米。測試數據與客戶掌握的基本一致。
閃測儀的脈沖法，大部分情況下，不會測試到故障點反射波形，能夠測試到接頭反射波形，會對后面的沖閃法測試、故障定點起到事半功倍的參考作用。
沖閃法測試：脈沖法測試完畢后，就用沖閃法測試，脈沖電容器:2微法/20KV,先調小放電間隙，分別用5KV測試、10KV測試、15KV測試、20KV測試，測試波形都為故障點不放電測試波形，根據測試經驗，這是一個高難度的不放電故障，并且為接頭故障。
B點的反射波形，是終端頭的不放電波形，AB=2054米，為電纜全長。C、D、E處的小反射波形，與脈沖法測試的接頭反射波形基本一致。
根據沖閃法測試的波形，單從測試波形來說，是無法確定故障點大體位置的，要確定故障點粗測位置，一是加大電容器耐壓以及容量，二是增加沖擊時間，由于設備以及現場條件限制，這兩點都無法進行。另外，根據測試經驗，這種故障，即使電容器加大，沖擊電壓提高，一般也難以形成標準的沖閃法放電波形。根據測試經驗，這個故障是比較難以測試的故障點不閃絡放電故障，并且一般是接頭故障，最為快捷的方法，就是在故障電纜接頭位置，用定點儀定點。

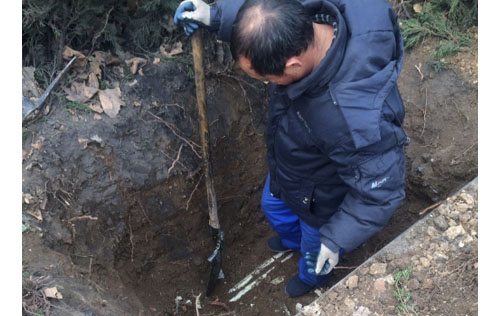

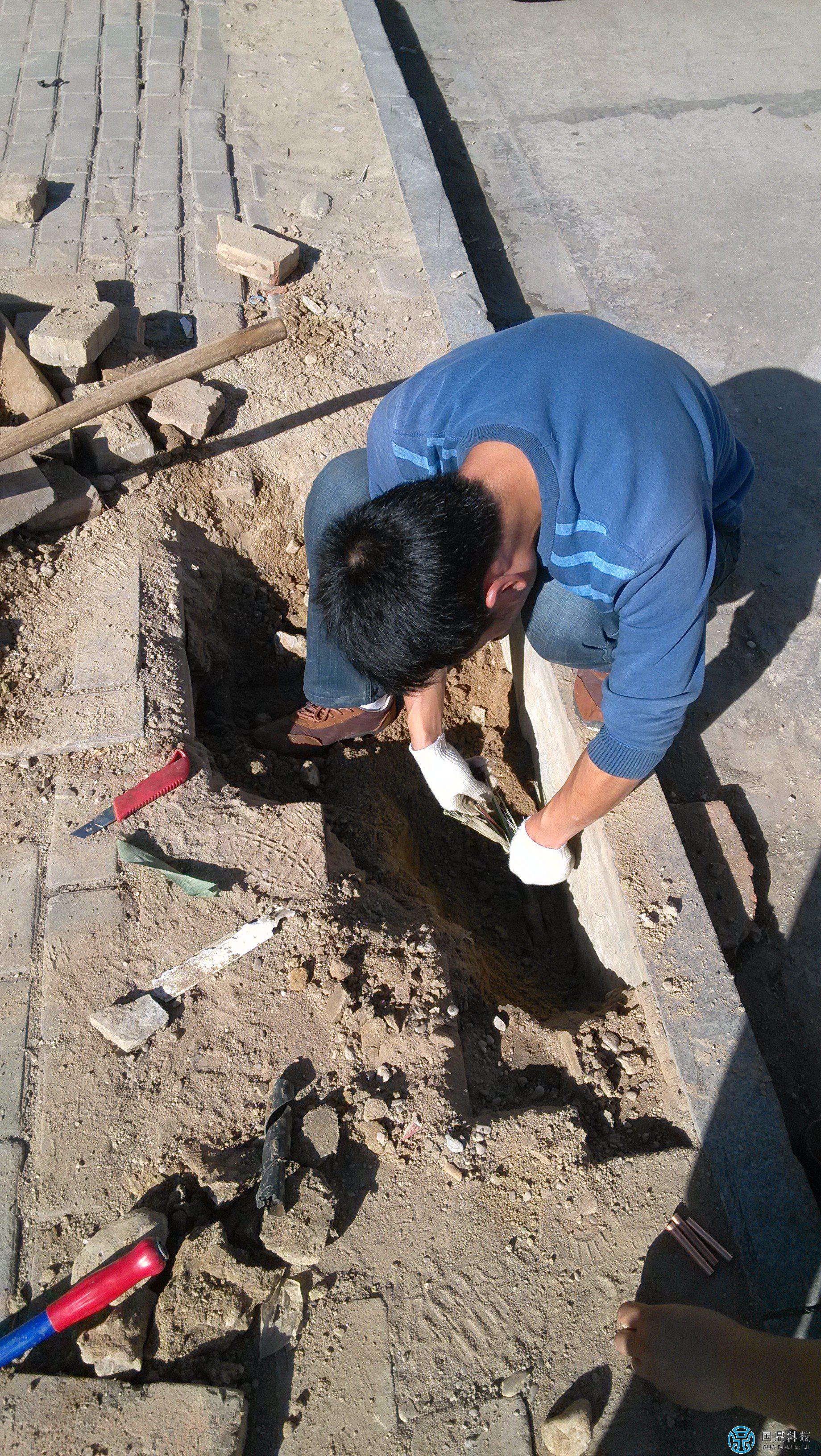

用定點儀精確定點，在第二個接頭位置，大概1200米處，聽到了故障點確切位置。用定點儀聲測法，找到故障點精確位置，準確率一般接近100%。
