埋設較復雜的電纜故障探測案例（三十一）
時間: 2022-09-12 22:32
瀏覽次數：
該電纜線路一端是變電站，另一端是桿塔，在桿塔處因電纜很多，而且不是一次敷設的，使電纜多次被破壞。這些電纜曾經在此地發生過多次故障。
一、故障線路情況描述及故障性質診斷
線路名址:淄川盛火電廠 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:224m

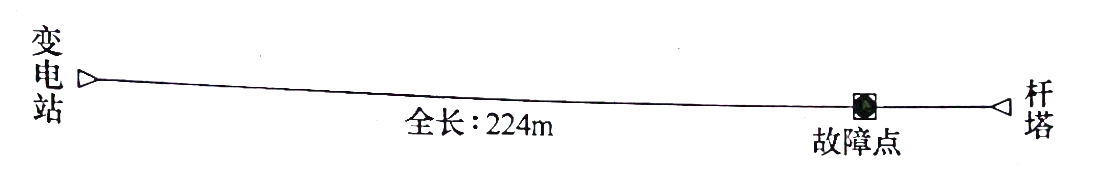

電纜敷設情況如圖31-1所示，該電纜線路一端是變電站，另一端是桿塔，在桿塔處因電纜很多，而且不是一次敷設的，使電纜多次被破壞。這些電纜曾經在此地發生過多次故障。
圖31-1電纜敷設示意圖
此電纜為單芯交聯聚乙烯電纜，電纜中無金屬護層。電纜線路在運行時發生了接地并短路故障，把電纜孤立后，用兆歐表測試電纜的絕緣為:A、C相對地為0，B相對地∞;用萬用表測試A、C相對地電為2M，AC相間為20k，診斷該電纜發生了多相高阻接地故障。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
分析電纜的絕緣情況后發現，這個故障不太好理解。電纜本身是單芯電纜，相間電阻不應小于相地電阻，唯一合理的解釋是:電纜A、C相在故障點處壓在了一起，故障點處電纜線芯外的銅屏蔽被燒了一個洞，使A、C相間形成了放電通道。
在變電站，首先通過B相對銅屏蔽，用低壓脈沖法測得電纜的全長為224.4m，如圖31-2所示。
圖31-2電纜全長波形

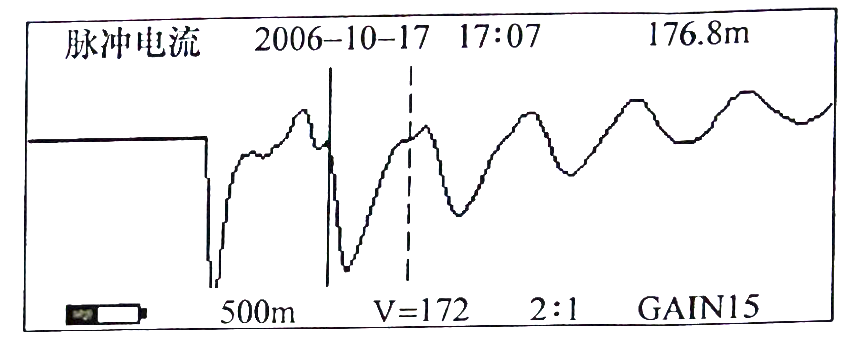

然后用高壓信號發生器向A相和銅屏蔽之間施加高壓脈沖，用脈沖電流法測試。測試中發現:所得到的脈沖電流很亂，很難理解。于是把高壓脈沖換到了 A、C兩相之間，把C相近端和工作地連接，測得如圖31-3所示脈沖電流波形，故障距離為176.8m。
圖31-3脈沖電流測電纜故障波形
據工作人員介紹，電纜在桿塔處預留很多，176m應該在桿塔的預留圈內。于是把高壓信號發生器調至周期放電后，攜帶GDBN-D30到桿塔附近尋找故障點，挪動探頭后，最后把聲磁時間差為22x0.2ms的地方定為故障點的位置，此處聲磁時間差最小。
根據經驗，在土質比較結實的情況下，這個22x0.2ms的聲磁時間差有點大，電纜埋設可能比較深或地下發生了其他情況。果然，在開挖后，發現1m深處有一電纜，和故障電纜的材質、線徑一切情況相同，但電纜上卻沒有開放性的故障點，用耳朵也不能直接聽到放電聲，這和開始時的分析有出入。不過如果把探頭放到電纜上，用耳機能清楚地聽到放電聲，這種現象使現場人員認為，故障點離此不遠，應該繼續向兩邊挖。當向兩邊各挖2m后，沒有找到故障點。這時，測試組重新分析后確定，這條電纜不是故障電纜，故障電纜應該在這條電纜的正下方，位置應該在剛開始挖的地方。于是重新開挖，果然在正下方找到了故障電纜，并發現了故障點，故障點的情況和剛開始的分析相同。重新制做接頭后恢復供電。但由于走了彎路，增加了5h的挖掘時間。
測試體會:
用聲磁同步法定點時，只要是確定找到了聲磁時間差最小的點，故障點就應該在該點的正下方，最大誤差一般不會大于0.2m，本次測試中，如果堅信了這一點，就不會走那么大的彎路了。
